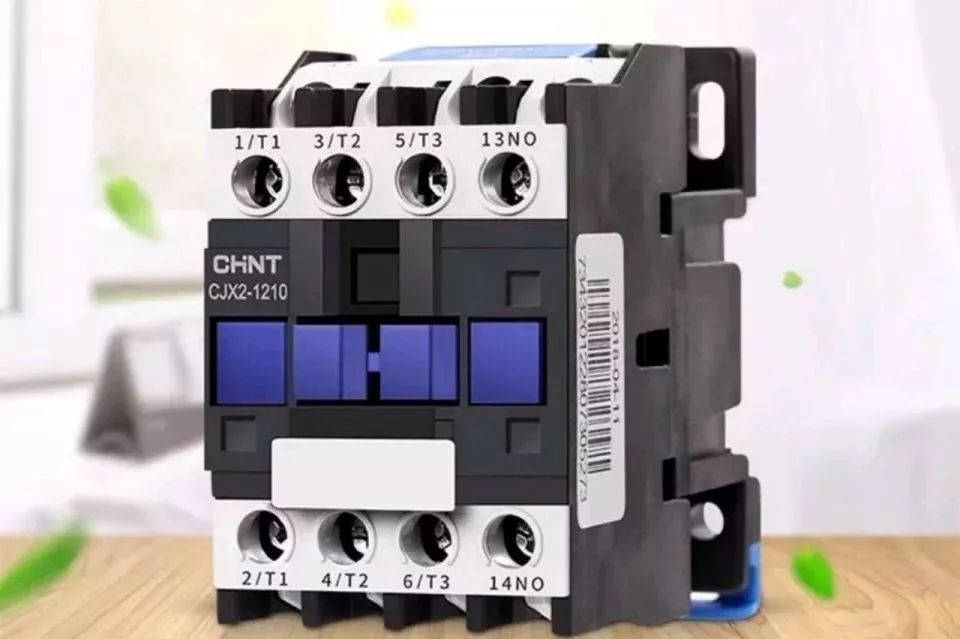

無錫伯頓起重電機2018年10月26日訊 交流接觸器是很多的電工師傅都再熟悉不過的電氣元器件了，對于交流接觸器的原理，功能和使用，電氣工程師需要很清楚，但是對于一些剛入門學習電工技術的技術員而言就沒那么簡單了，相對于而言可能會很吃力。
今天我們就重點來看看交流接觸器，全面解鎖交流接觸器，來做一個基礎知識的掃盲。

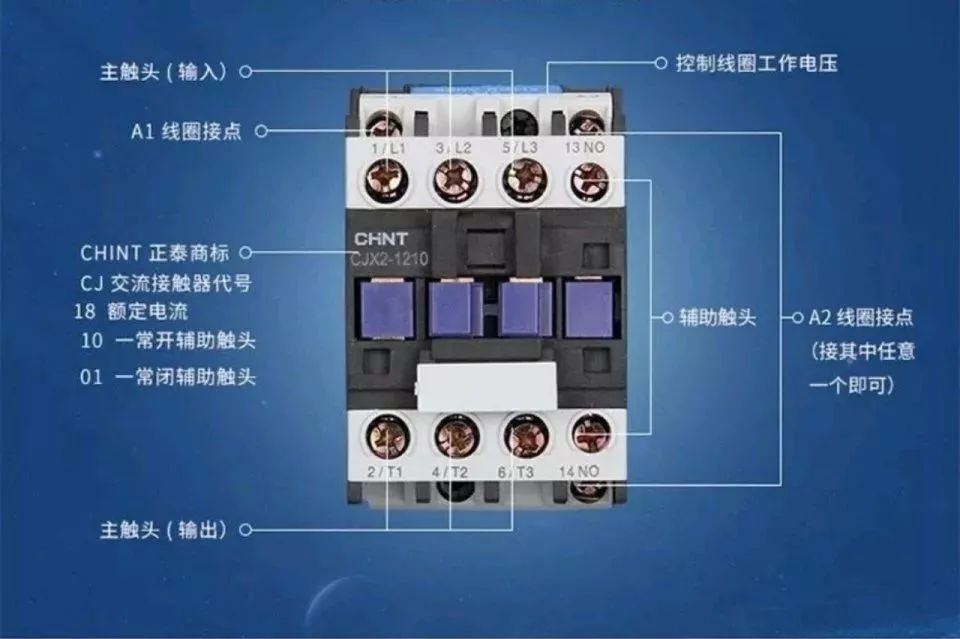

1交流接觸器的三大屬性

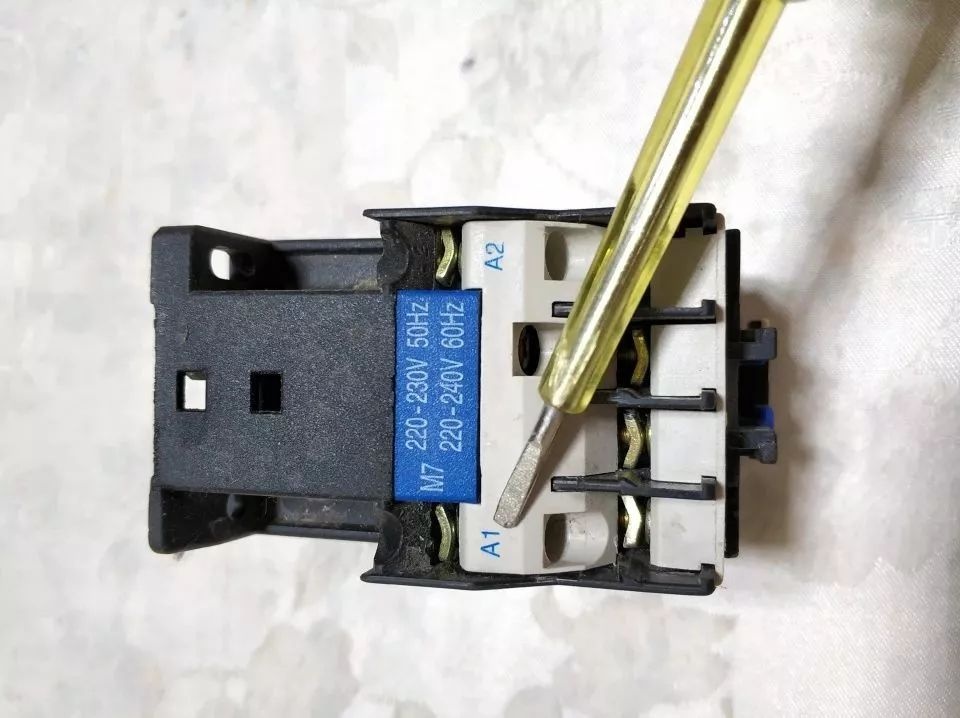

1、交流接觸器線圈。
線圈通常用A1和A2來標識，可以簡單分為交流接觸器和直流接觸器，我們經常使用的是交流接觸器，其中220/380V最為常用。

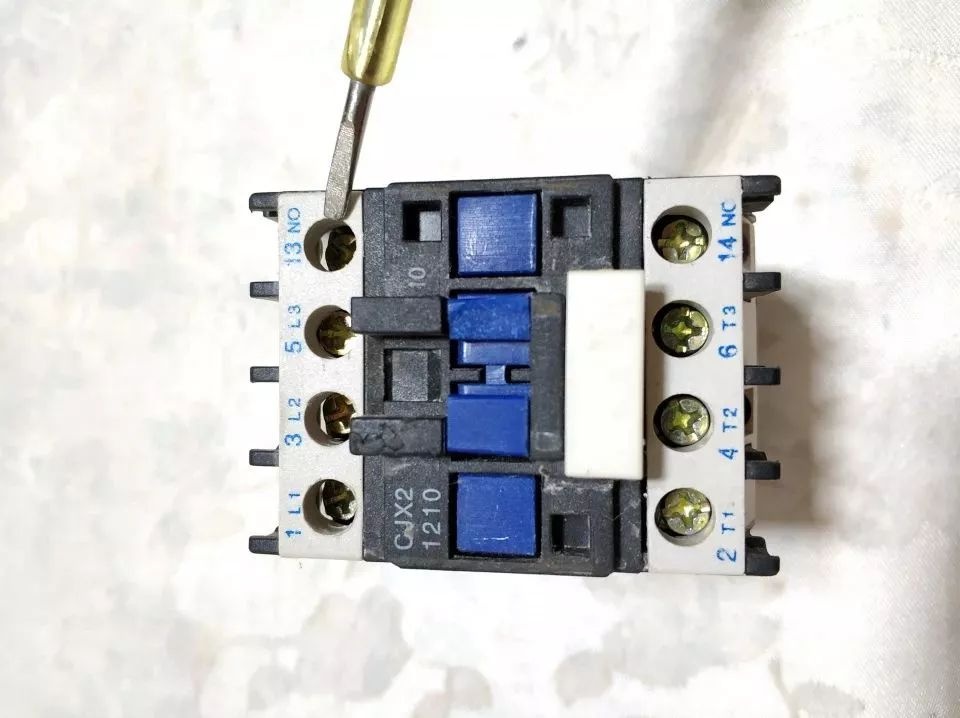

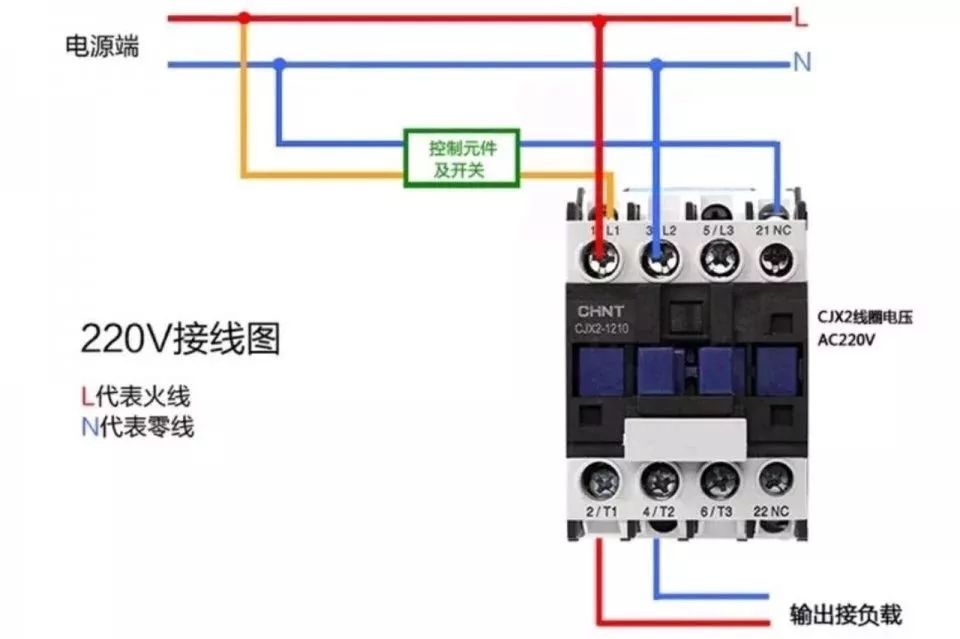

2、交流接觸器主觸點。

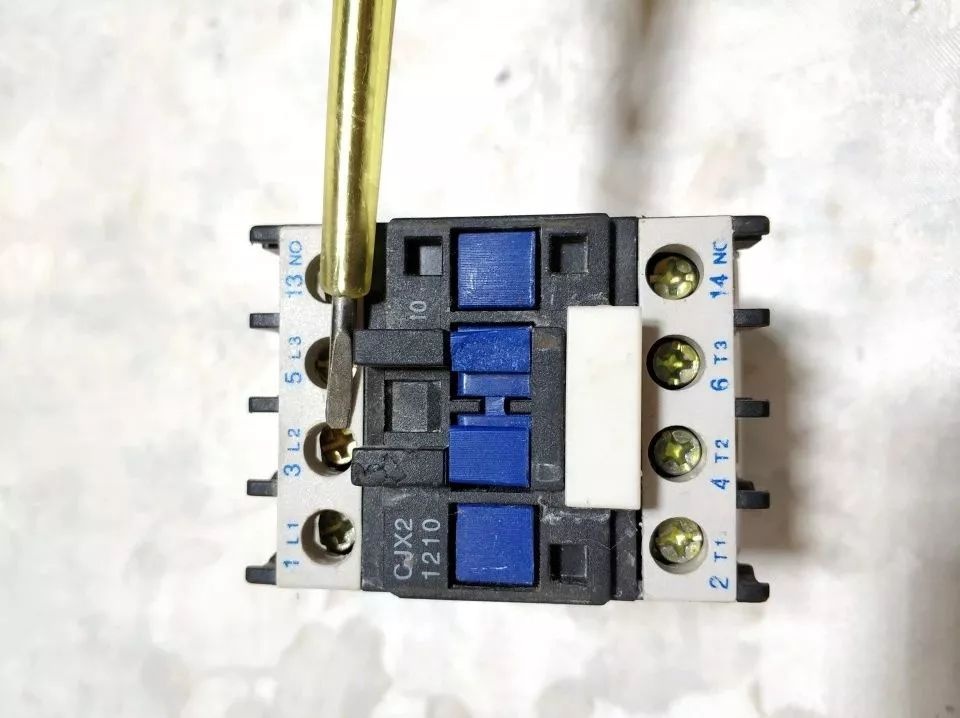

L1-L2-L3接三相電源進線，T1–T2-T3接電源出線，可以用來接負載線。交流接觸器的主觸點都是常開觸點，主要接在主電路里，控制電動機等設備的啟動和停止。

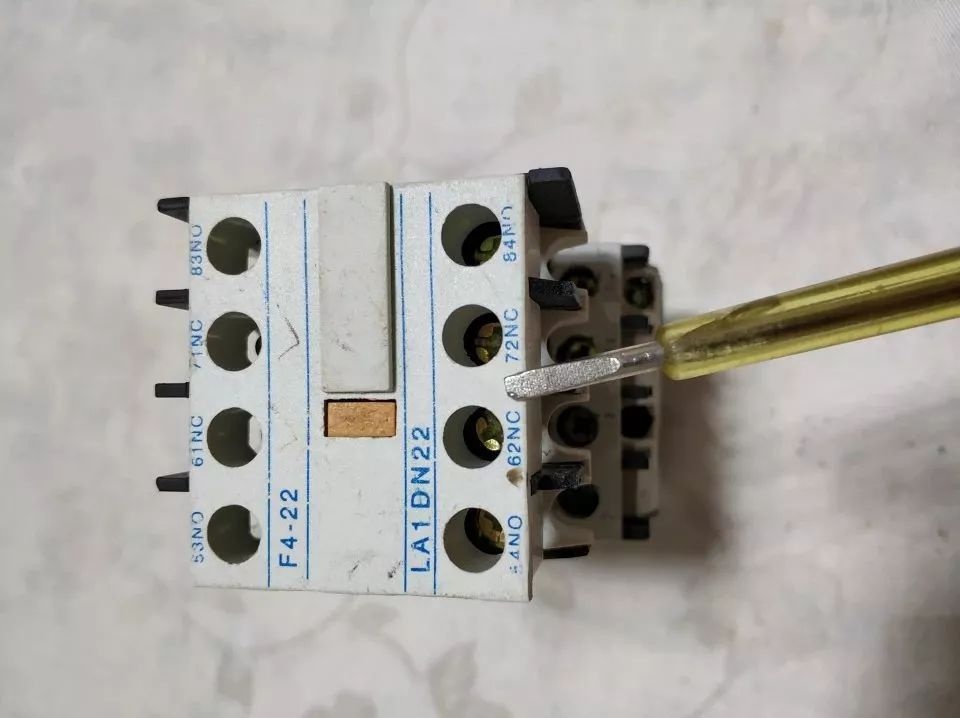

3、交流接觸器的輔助觸點。
輔助觸點可以分為常開點NO和常閉點NC。
常開點NO
一般情況下常開點NO主要用于接觸器自鎖控制和傳遞運行信號來使用，例如：交流接觸器常開點NO接一個紅色的指示燈可以作為電機的運行指示燈，當交流接觸器得電的時候，常開點NO閉合，接通指示燈，來傳遞電機或者電路的運行信號。
交流接觸器的常閉點NC
一般情況下交流接觸器常閉點NC主要用于電路的互鎖和信號傳遞。
例如：電動機正反轉控制電路中就是利用了接觸器常閉點NC的互鎖功能。
例如：交流接觸器常閉點NC接一個綠色指示燈，可以作為電路或者電機的停止指示，當交流接觸器得電的時候，常閉點NC斷開，停止指示燈熄滅，相應的運行指示燈亮，電路運行。
2交流接觸器內部
交流接觸器的主要零部件：線圈，鐵芯，復位彈簧，觸頭系統和銜鐵等部件構成。
1、交流接觸器的銜鐵
銜鐵連接著觸頭系統，當銜鐵上下移動的時候，觸點會發生相應的變化，例如:常開點NO閉合，常閉點NC斷開等等，這是基本用法。
2、鐵芯，線圈和復位彈簧
下面我們用最通俗易懂的語言來講解一下交流接觸器的工作原理：交流接觸器未得電以前，線圈不得電，鐵芯沒有電磁吸力，銜鐵不會動作，彈簧彈力保持正常狀態，這個時候常開點NO是斷開狀態，常閉點NC是接通狀態，這是正常的狀態。
交流接觸器得電后，線圈得電，鐵芯產生電磁吸力，可以克服復位彈簧的彈力，拉動銜鐵向下移動，這個時候觸點系統會發生變化:常開點NO閉合，常閉點NC斷開，這是最基本的接觸器控制，接觸器就是靠觸點的通斷變化來間接控制電路的！
交流接觸器失電或者斷電后，線圈不得電，鐵芯沒有電磁吸力，這個時候復位彈簧的彈力帶動銜鐵復位，銜鐵彈起，這個時候銜鐵帶動交流接觸器的觸點系統移動，恢復為最起初的狀態:常開點NO斷開，常閉點NC閉合接通。
